LYH998 Serisinin Bilgisayar Kontrol Sistemi Yeni Tip Akıllı Raymond Öğütme Değirmeni

Yeni bir çevresel öğütme fabrikasının bilgisayar kontrol sistemi, masaüstü bilgisayarının mühendis ve operatör istasyonu olduğu Siemens S7-200 PLC ve masaüstü bilgisayardan oluşur. Operatör istasyonu, öğütme değirmeni üretim hattının çalışmasını ve kontrolünü gerçekleştirebilir.

1. Önyükleme talimatları

Bilgisayar başladıktan sonra, öğütme değirmeni bilgisayar yazılım sistemine otomatik olarak girer ve ilgili ekrana girmek için sol fare düğmesini tıklar.

Erişmek için “Oturum Aç” ı tıklayın, açılır iletişim kutusuna giriş adını ve şifreyi girin ve Tamam'ı tıklayın. Kullanıcının şu anda oturum açtığı adı ekrandaki "Kullanıcı Adı" sütununda görüntülenir. Oturum açmak için kullanıcının adından çıkış yapmak için “Oturum Aç” ı tıklayın. İşlem ekranını girmek için “Enter” ı tıklayın.

2. Taşlama değirmeni kontrol sisteminin çalışması
Dört ekran grubundan oluşur: çalışma ekranı, alarm ekranı, parametre ayar ekranı ve geçerli grafik ekranı.

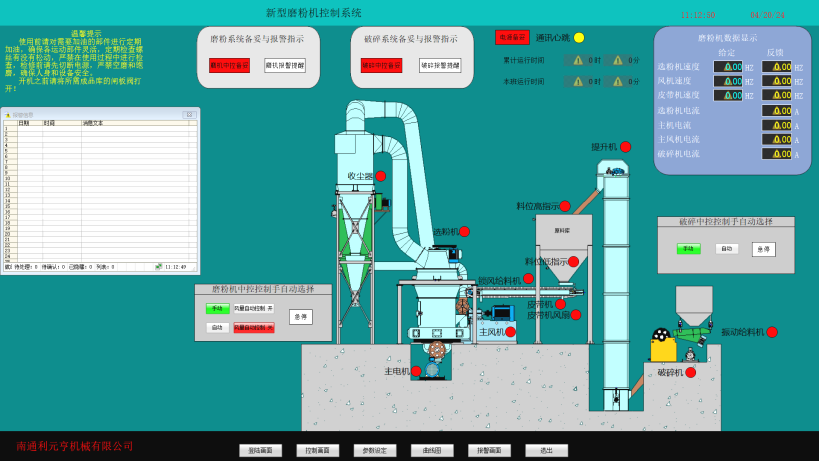

A. Operasyon ekranı

① Tek tıklamalı başlatma işlemi

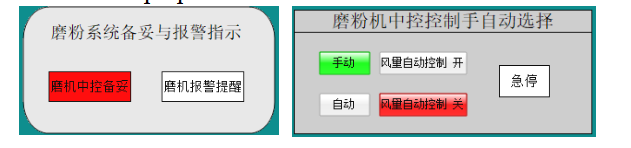

Değirmen merkezi kontrolü hazır olduğunda, değirmenin manuel ve otomatik seçim arayüzünde “Otomatik” seçeneğini seçin, “Otomatik” düğmesi yeşile döndüğünde, ekipmanı başlatmak için otomatik kontrol arayüzündeki “Tek Anahtar Başlat” düğmesini tıklayın ve ekipman önyükleme sırasında başlayacaktır. “Bir Anahtar Durdurma” düğmesini tıkladığında, tüm ekipman kapatma siparişinde kapatılır.

② Manuel çalışma

Değirmen merkezi kontrolünün sinyali yeşil olduğunda, değirmenin manuel ve otomatik seçim arayüzünde “Manuel” seçeneğini seçin, “manuel” düğmesi yeşile döndüğünde, kırmızı düğme yeşile döndüğünde, ekipmanın başladığı anlamına gelir. Manuel anahtarlama sırası Bölüm 6'yı ifade eder.

B.Alerm ekranı

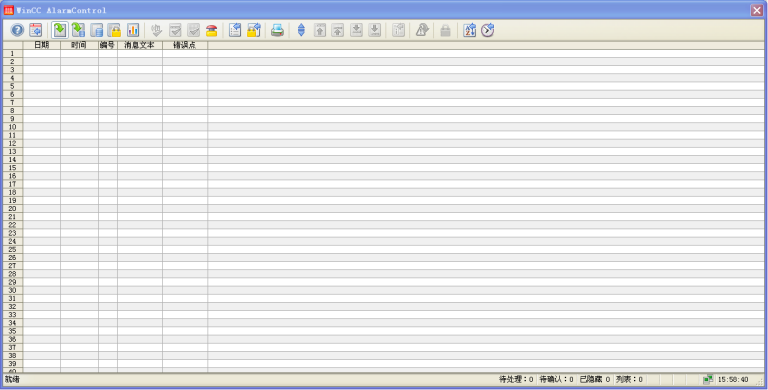

Bu ekran esas olarak cihazın alarm bilgilerini görüntülemek ve bu bilgileri daha sonra görüntülemek için saklamak için kullanılır. Şekilde gösterildiği gibi, tüm alarmların alarm süresi, onaylanmış süresi, alarm mesajı ve alarm bitmesi süresi vardır. Bir alarm göründüğünde, operatör üzerine tıklayarak seçebilir ve ardından alarmı onaylamak için "Onaylanan" düğmesine basabilir ve alarm onaylanan süresi görüntülenir. Alarmların sadece meydana geldiklerinde teyit edilebileceğini belirtmek önemlidir. Tek bir ekranda görüntülenemeyecek çok fazla alarm varsa, ekran “yukarı çevir” ve “aşağı çevir” düğmeleri kullanılarak ters çevrilebilir.

Alarm bilgileri üç renkte görüntülenir: alarm meydana geldiğinde kırmızı; Alarm kaybolduğunda yeşil; ve alarm meydana geldiğinde ve onaylandığında mor. Hataları doğru belirlemek için lütfen bu renklere dikkat edin.

Daha önce ortaya çıkan alarmlar yapay olarak silinemez. Sadece alarmlar belirli bir sayıya biriktiğinde ve yeni alarmlarla değiştirildiğinde kaybolurlar.

C.Parametre Ayar Ekranı

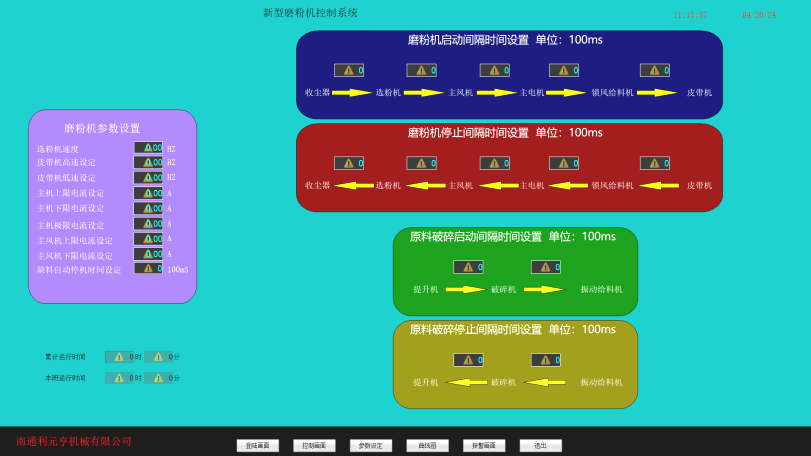

Parametre ayarı, başlangıç ​​zamanını ve durdurma zamanı değerlerini kaydeder. Şekilde gösterildiği gibi, parametre ayarını girmek için önce ana ekrandaki parametre ayarı düğmesini tıklayın, parola (fabrika şifresi 123456) küçük pencereye yazın ve parola doğruysa parametre ayarı ekranını girin. Bu şifre, arabirimdeki şifre değiştirme işlevinde iki kez yazarak değiştirilebilir. Unutmayı veya sızmayı önlemek için lütfen değiştirilmiş parolayı düzgün tutun. Parolayı unutuyorsanız, lütfen zamanında bizimle iletişime geçin.

Belirli bir değeri değiştirmek istiyorsanız, arayüzü girin ve bu değeri tıklayın, klavye açılır. Klavyede değiştirmek istediğiniz verileri yazın ve onaylamak için “Enter” ı tıklayın, veriler değiştirilecektir. Ancak, verileri kaydetmek için “Ana Ekrana Dön” düğmesini tıklamanız ve görünen onay penceresindeki değişikliği onaylamanız gerekir.

Değiştirilen parametrelerin klavyede gösterilen üst ve alt sınırları (maks, min) aşmaması gerektiğini belirtmek önemlidir, bu ekipman operasyonunun güvenliğini korumak içindir.

D.Current grafik ekranı

Ana makinenin, fan ve toz ayırıcısının çalışma akımını geçerli eğri grafik arayüzünde istedikleri zaman gözlemleyebilirsiniz. .
